万蓝自组网电台青岛与烟台海面60KM测试

测试时间： 2023-11-05
测试人员：项目客户和万蓝技术支持人员

一．测试目标

通过测试，来展示给客户对于我们电台外观，性能，延展性的一个全方位展示。

二．测试点位

地点A位于威海市一个实验园区海拔100左右，地点B烟台市金海湾酒店门口海边，两地相距约60KM，海面多径效应，大风海浪，雾的影响。

地点A 地点B：

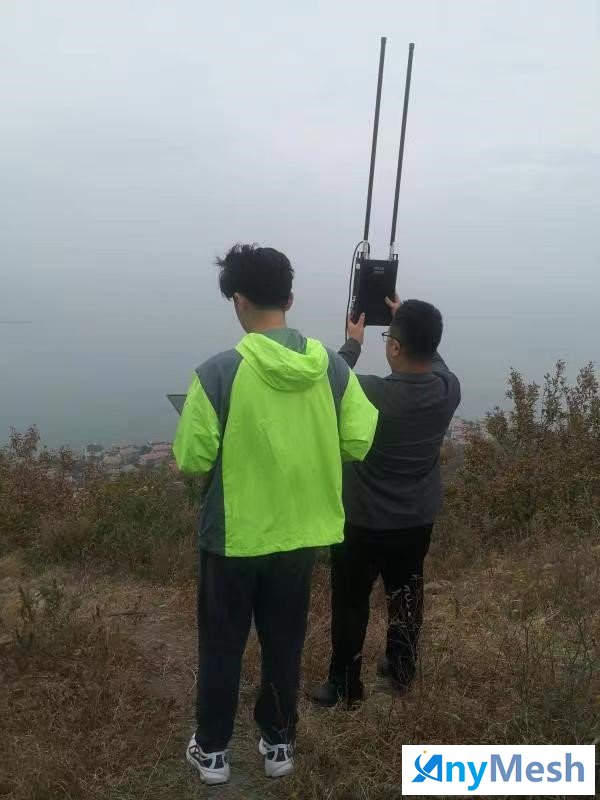

威海市一个实验园区设备为 AnyMesh-SDR-A2-2*10W 背负式自组网电台，我们称其为电台A，园区内人手托举电台，本地电脑连接该电台用以接收远处灌包数据

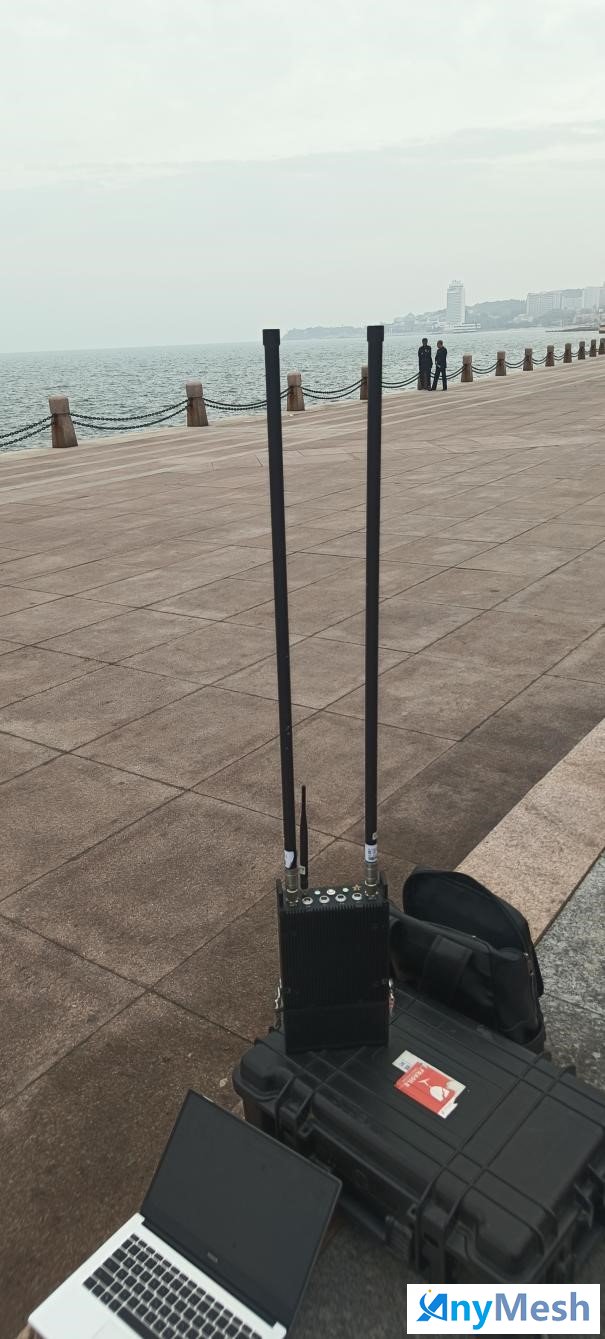

烟台市金海湾酒店门口海边同样放置AnyMesh-SDR-A2-2*10W背负式自组网电台，我们称其为电台B，连接手咪实现实现语音对讲，本地电脑连接该电台用以接收远处灌包数据。

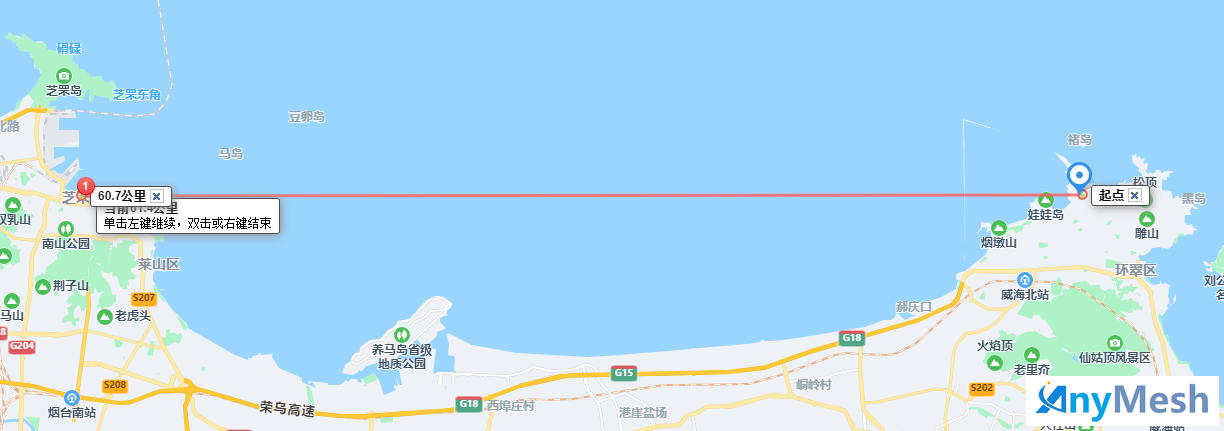

测试拉距距离

三．测试设备

自组网车载背负台

产品名称	ANYMESH-SDR-A2（20W）自组网背负台
所属类别	自组网背负台（基站）
产品型号	ANYMESH-SDR-A2（20W）
产品简介	ANYMESH-SDR-A2背负基站型自组网设备机动灵活,可将设备背负于身后,减轻额外重量或作为中继基站固定放置。开机上电即可自动建链组网,无需额外配置工作。每台背负基站节点无需通过中心节点转发数据信息,所有节点都可同时作为数据信息采集节点、中继转发节点以及数据信息输出节点。组网方式随环境动态变化,满足多场景应用需求。设备在无遮挡环境下传输距离可达50KM 以上，有效应用于各种严峻环境领域

该车载背负型自组网电台，采用万蓝通信新一代多跳自组网协议的无线电技术，具备对抗复杂信道环境能力，实现在复杂场景下完成单兵、车辆、无人机等机动点、固定点之间的无中心同频自组网宽带业务传输。
设备本身内置大容量锂电池，设计紧凑，具备单通道2*10W，双通道20W的发射功率，满足用户在紧急场景下快速建立专用网络，为用户的语音、消息、视频等IP数据业务提供稳定的传输通道。
该产品具有软件无线电特性，非常适用于军事、消防领域；同样也适用于移动车辆、船只装备，实现车与车，车与人之间无间断通信。
广泛应用于智慧城市、部队单兵、公安武警、消防救援、应急车队通信、人防边防、海上无人船、特种机器人等领域。

四．测试过程

自组网设备测试
项目	测试方法	测试结果	备注

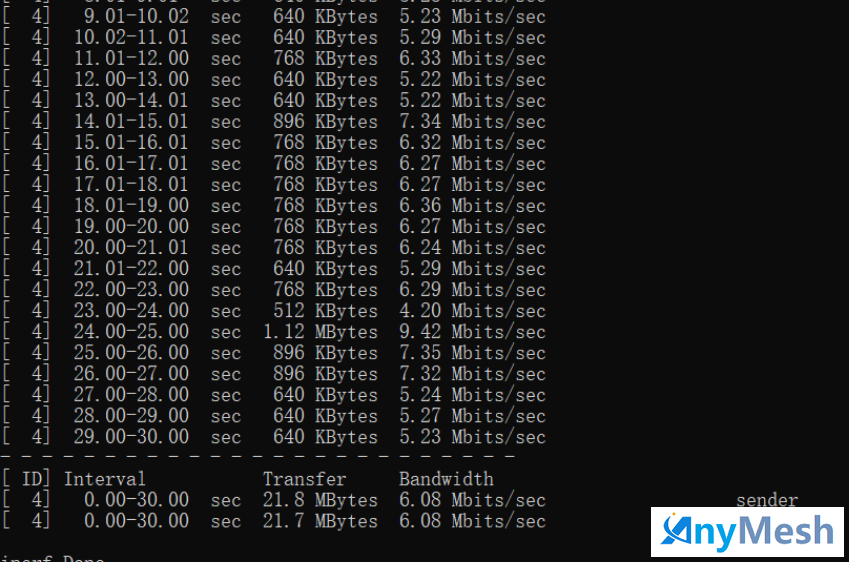

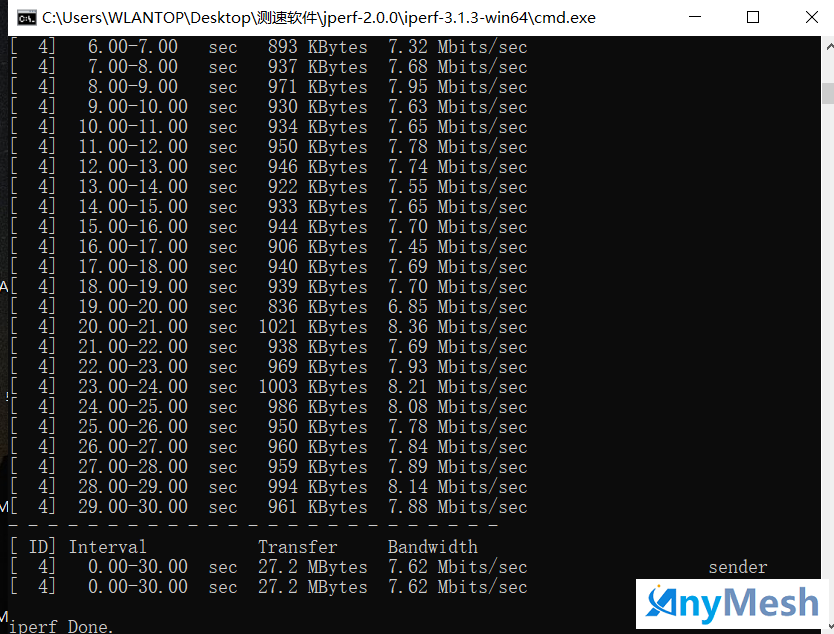

20W自组网电台	功率20W，信道带宽10MHz，MIMO模式	10MHz均值7.62，	60公里带宽灌包测速
全向玻璃钢天线	天线4根	频率范围1200-1500MHz；天线增益8dBi	频率范围1200-1500MHz；天线增益4.5

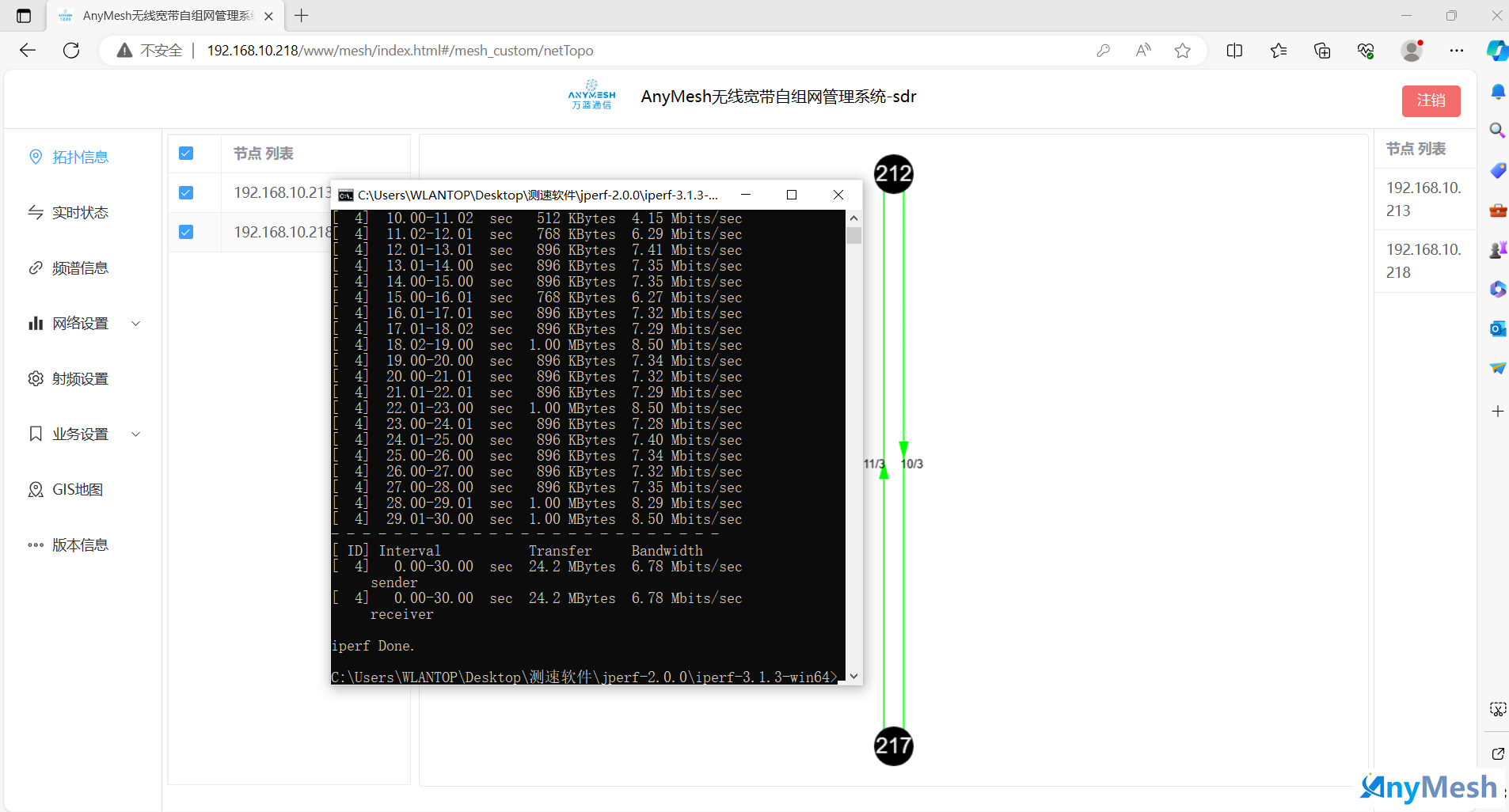

软件	PC相关工具iperf3软件２套	包含网管软件系统
配件	网线、语音线、手咪	高约3米
