北京静之湖森林公园AnyMesh-SDR-A2电台20公里测试报

 经典案例     |      2024-11-17 19:22

1：测试目的

9月 10 号 AnyMesh-SDR-A2电台20 公里测试报告
10MHz测速16Mbps，20MHz测速30Mbps


1） SDR 电台在10MHz 、20MHz载波频宽下的音视频传输能力(传输效果和带宽速率)；

2） 测试 SDR 电台的远距离语音对讲功能（远距离 PTT手咪 语音对讲）；


2：测试环境

两电台中间直线距离 18.54km；
A点：一端在昌平区静之湖森林公园观景台(海拔200米左右)；

B点：一端在昌平区宏福大厦13层窗口（海拔 30 米左右）；



3：测试设备


序号 名称 数量 参数



1
AnyMesh-SDR-A2-10W
背负台

2 台		 频率：1300~1500MHz ；70-6000 MHz可 定制，1Hz 步进可调（本次测试使用4组 频点：1360、1380、1400、1420MHz做 自适应智能选频工作，抗干扰）

发射功率：2*5W; 带宽：10 MHz

/20MHz；天线 6dBi
2 网线及 PC 相关 2 套 华为笔记本和荣耀笔记本各一台
3 测速软件 2 套 Jperf3.13 测速软件
4 电台支架 1 个 一端高约 3 米
5 海康网络摄像机 1 台 分辨率 1080P，码流 4M





4：测试步骤

4.1  10MHz 、20MHz频宽下的音视频传输测试：

10 MHz 、20 MHz 频宽下1080P高清视频清晰流畅无卡顿。

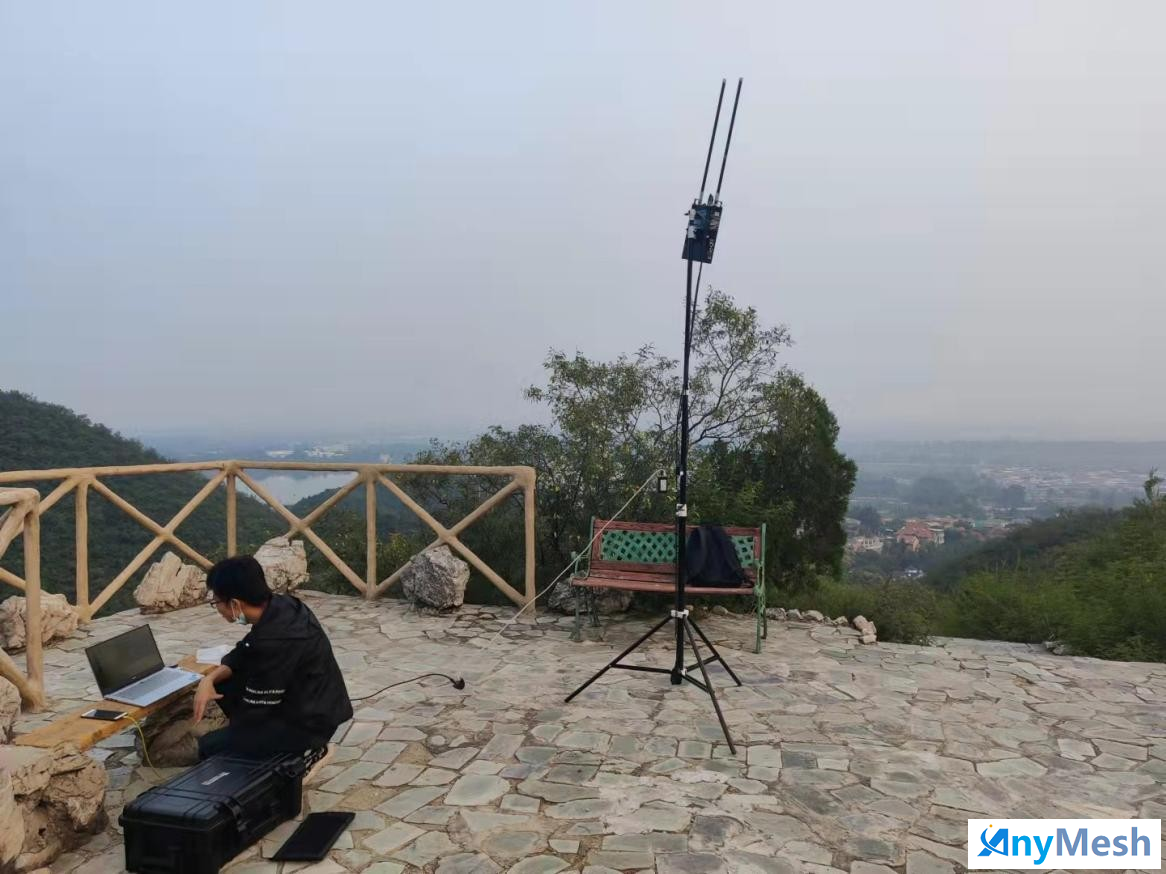

1）A 点(海拔200米左右)设备为 AnyMesh-SDR-A2系列背负台，采用三脚 架架高 2 米使用 6dBi 天线，如图：

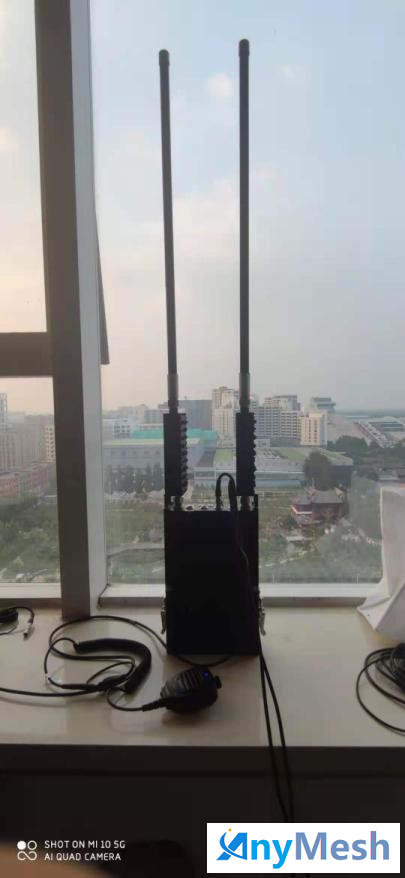

2）B 点（海拔 30 米左右）设备为同样为 AnyMesh-SDR-A2系列背负台，

放置于窗台，如图：



4.2  相关参数记录如下：

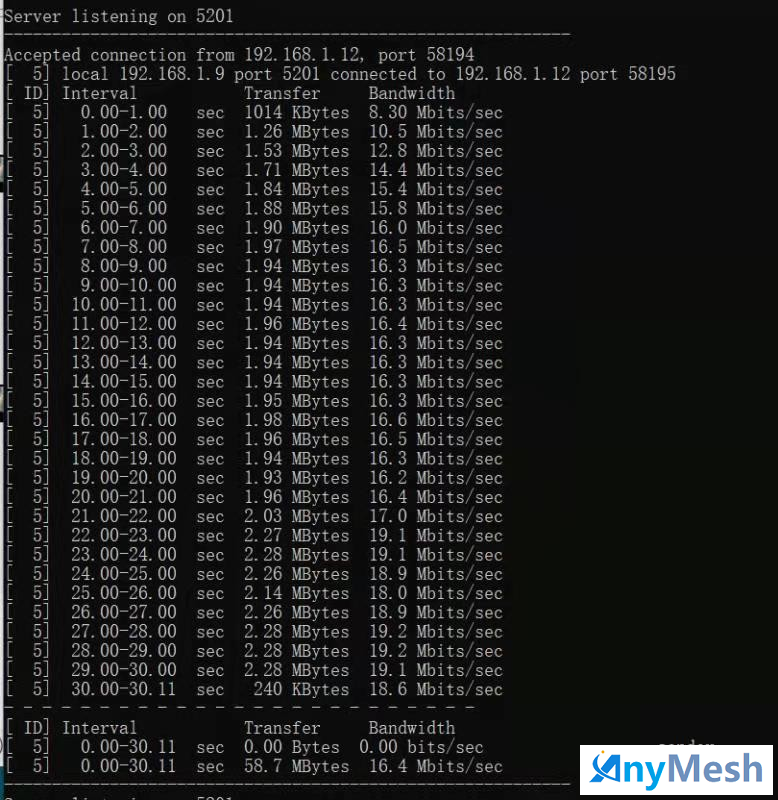

载波频宽设置为 10MHz，单线程灌包测试截图如下：


* 10MHz 频宽下灌包速率均值 16.4Mbps

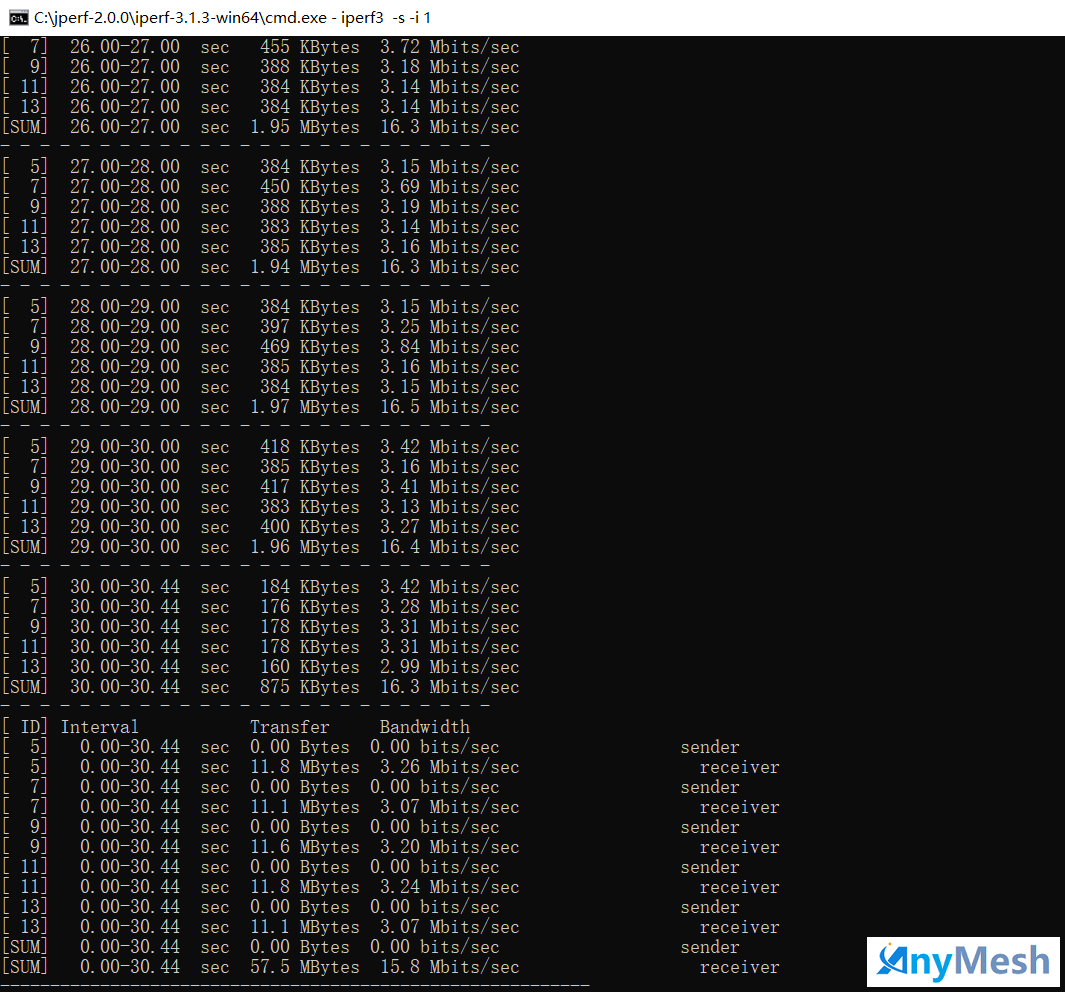

载波频宽设置为 10MHz，多线程灌包测试截图如下：



* 10MHz 频宽下 多线程灌包速率均值 15.8Mbps


载波频宽设置为 20MHz，单线程灌包测试截图如下：


* 20MHz 频宽下灌包速率均值 30.2Mbps

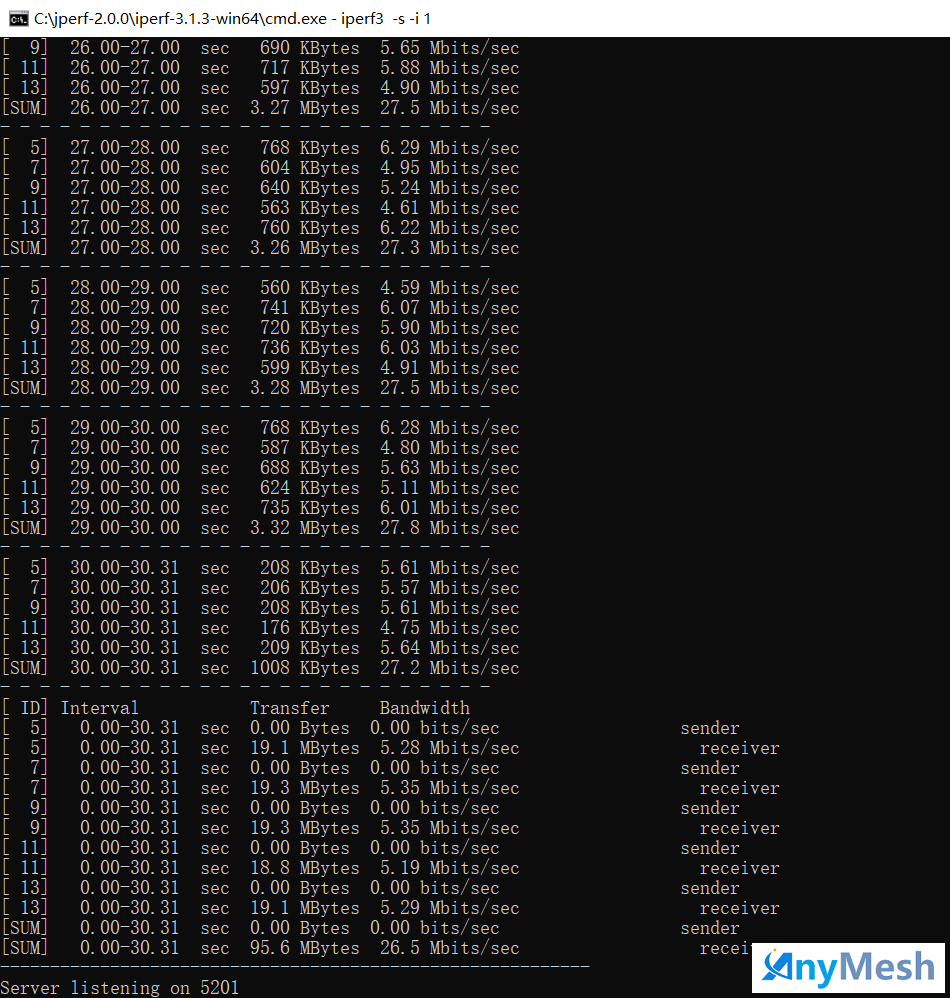

载波频宽设置为 20MHz，多线程灌包测试截图如下：



* 20MHz 频宽下 多线程灌包速率均值 26.5Mbps


SDR-A2电台灌包测试结果

频宽  平均速率  稳定性
10MHz 单线程16.4Mbps
多线程15.8Mbps		 视频效果流畅、
灌包速率稳定
20MHz 单线程30.2Mbps
多线程26.5 Mbps		 视频效果流畅、
灌包速率稳定


测试结论：

SDR-A2 电台在传输一路高清视频（分辨率 1080P，码流 4M）、距离 18.54km 的情况 下分别使用10MHz、20MHz频宽测试，视频传输效果稳定流畅、灌包速率稳定。
