ANYMESH-HR系列mesh自组网电台空空视距100km测试

 测试报告     |      2019-10-06 12:22



一、测试时间

2019.07.11

二、测试对象

ANYMESH-HR02-1400-4W 自组网电台，2发2收，双通道，2*2W，COFDM+2T2R

三、硬件设备

  • 笔记本电脑2台
  • 海康IP摄像头1个
  • ANYMESH-HR02-1400-4W 自组网电台2套
  • 1300-1500MHz天线2根（4.5dBi增益）
  • 连接线缆若干

四、软件信息

  • Windows 7操作系统
  • iperf3测速工具
  • CMS视频监控软件

五、测试地点

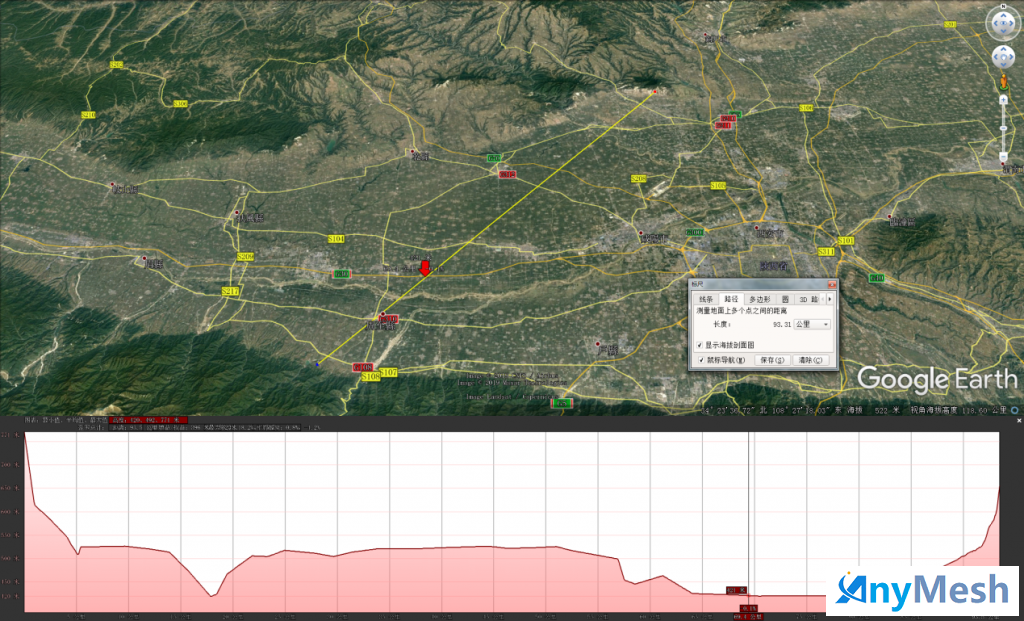

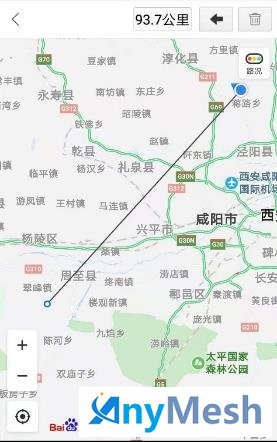

正南沟(西安市•周至县，海拔630m)<—->孔家村(咸阳市•泾阳县，海拔762m)，直线距离93.1Km，静态布置，西安盆地海拔350m，模拟空空通信场景，空空视距无遮挡。

六、测试方法

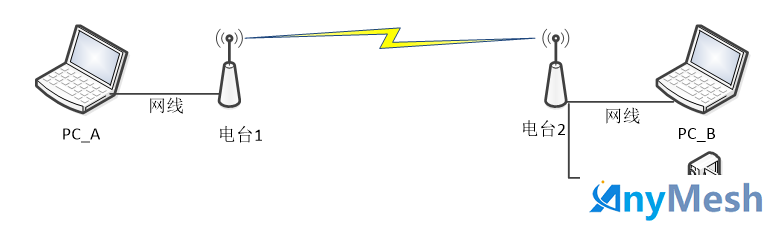

    将ANYMESH-HR02-1400-4W 自组网电台编号为电台1和电台2，电台1电台IP：192.168.1.233，电台2电台IP：192.168.1.231其中，电台1位于正南沟，电台2位于孔家村，具体拓扑图如下所示

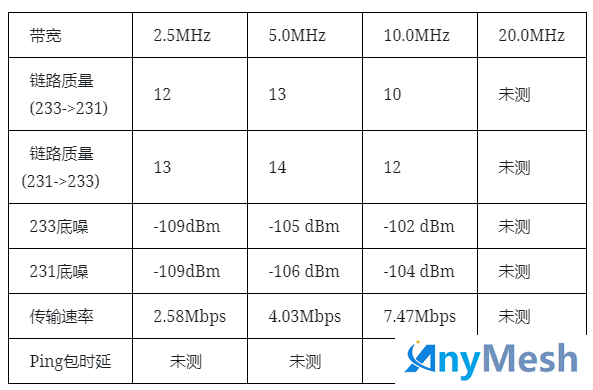

七、测试数据

ANYMESH-HR02-1400-4W 自组网电台为2发2收，单通道发射功率33dBm（2W），频率1400MHz，两端电台都使用4.5dBi天线。

八、测试结论

在距离为93.7km的条件下，ANYMESH-HR02-1400-4W 自组网电台传输速率最大可以达到7.47Mbps，链路质量稳定，ping包时延低、视频流畅。

附件截图

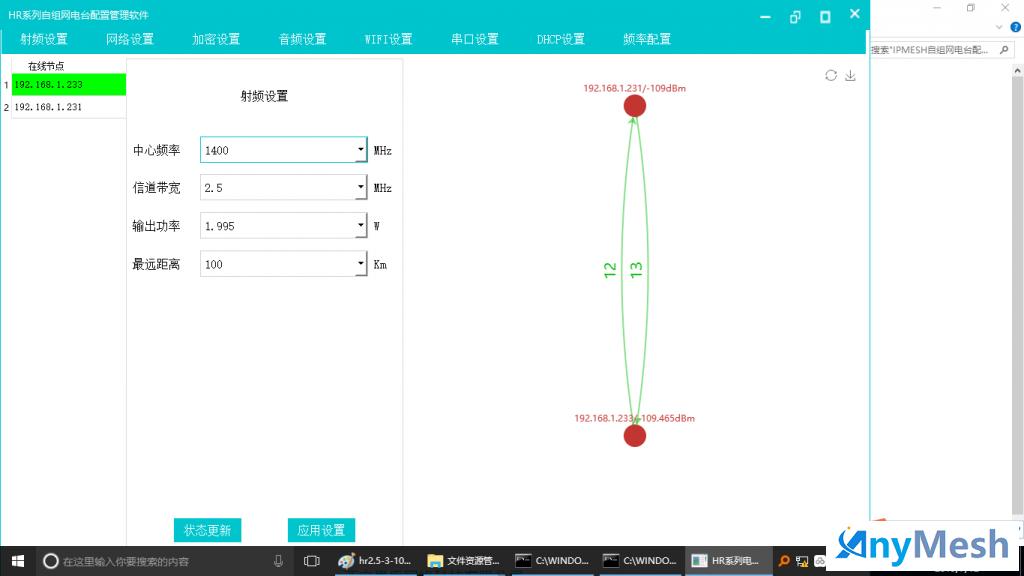

BW=2.5MHz双向链路质量和底噪

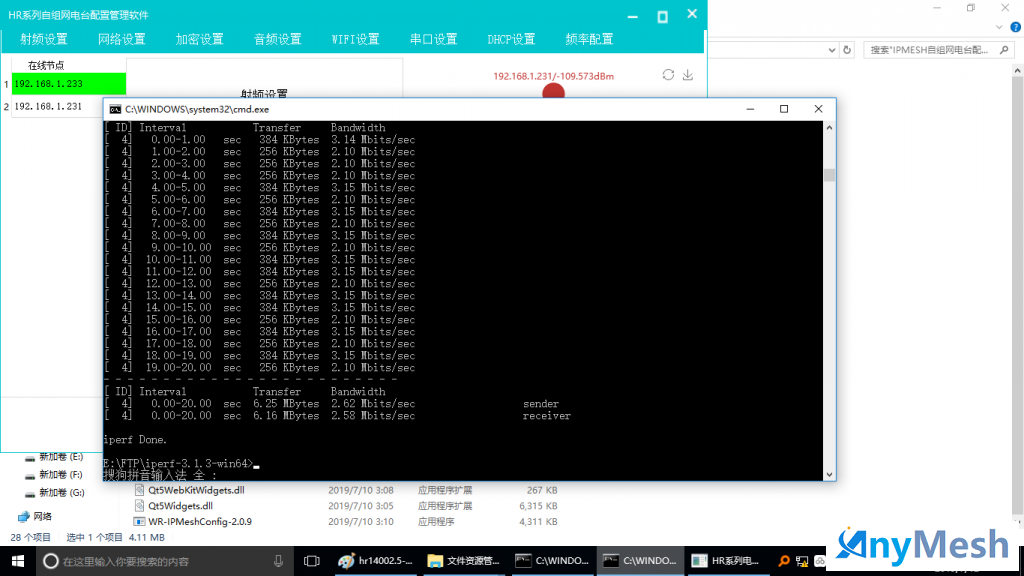

BW=2.5MHz 灌包测试速率

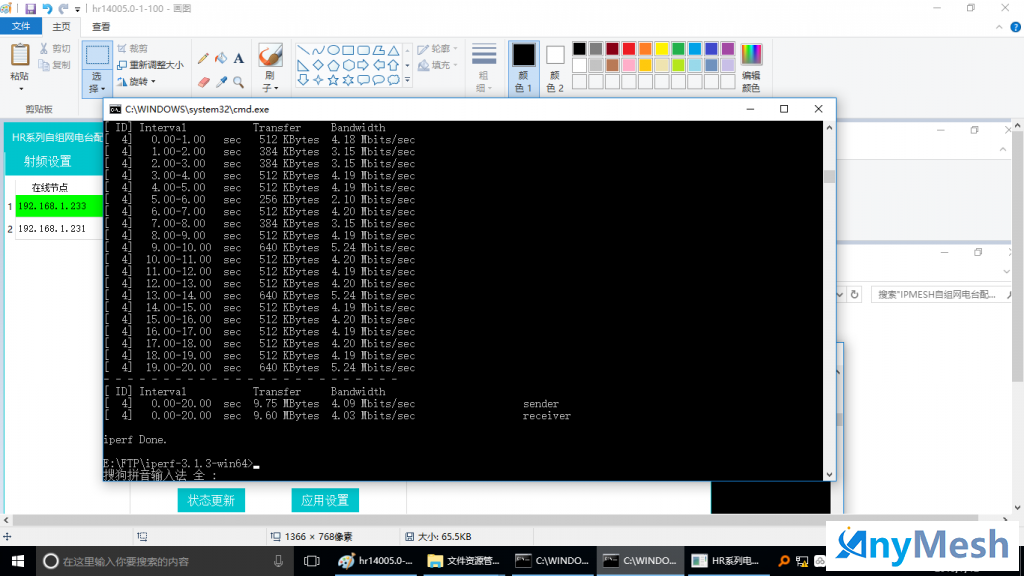

BW=5MHz 灌包测试速率

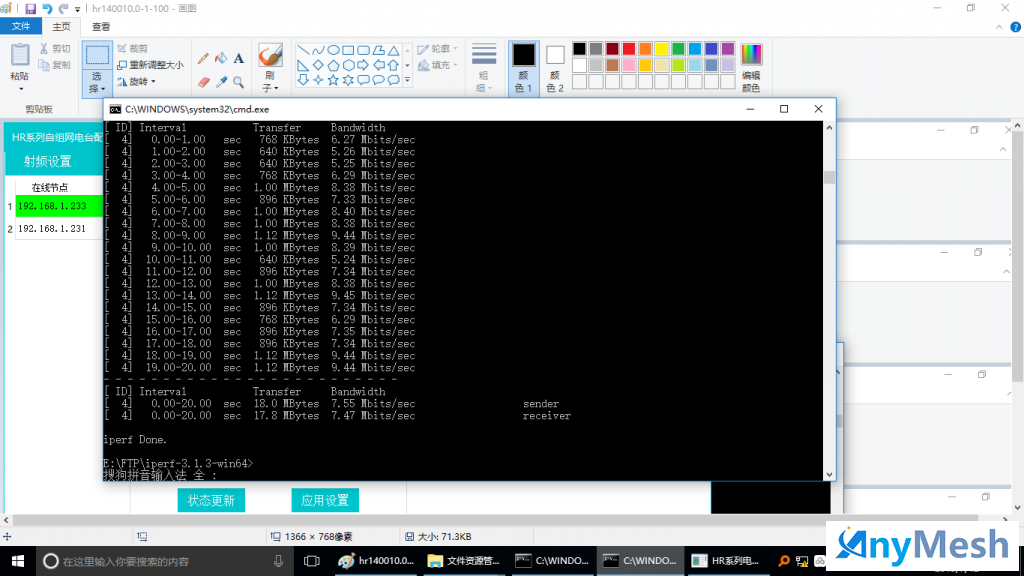

BW=10MHz 灌包测试速率
