ANYMESH-DR系列mesh自组网电台空空视距100km测试

 测试报告     |      2019-10-06 12:20

一、测试时间

     2019.07.11

二、测试对象

  • ANYMESH-DR02-1400-2W 自组网电台，发射功率为33dBm (2W)，频段范围：1150-1500MHz，带宽模式：1.25 / 2.5 / 5 / 10MHz，mesh基带波形调制方式：COFDM+1T2R
  • ANYMESH-DR02-1400-5W 自组网电台，发射功率为37dBm (5W)，频段范围：1150-1500MHz，带宽模式：1.25 / 2.5 / 5 / 10MHz，mesh基带波形调制方式：COFDM+1T1R

三、硬件设备

  • 笔记本电脑2台
  • 海康网络摄像头1个
  • ANYMESH-DR02-1400-5W 自组网电台2套
  • ANYMESH-DR02-1400-2W 自组网电台2套
  • 1300-1500MHz玻璃钢天线6根（4.5dBi增益4根 + 2.5dBi增益2根）
  • 连接线缆若干

四、软件信息

  • windows 7操作系统
  • iperf3测速工具
  • CMS视频监控软件

五、测试地点

正南沟(西安市•周至县，海拔630m)<—->孔家村(咸阳市•泾阳县，海拔762m)，直线距离93.1Km，静态布置，西安盆地海拔350m，模拟空空通信场景，空空视距无遮挡。

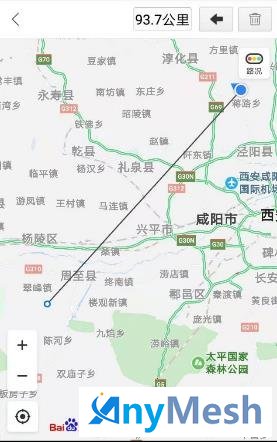

测试场景地图

六、测试方法

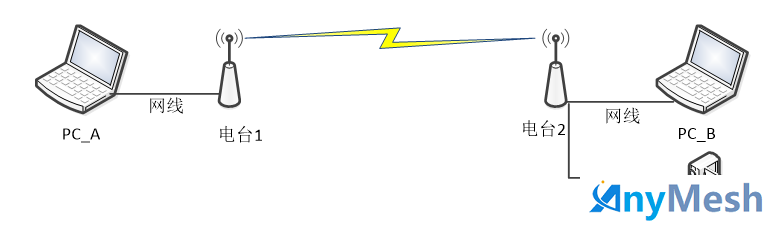

   ANYMESH-DR系列mesh自组网电台编号为电台1和电台2，电台1 IP：192.168.1.233，电台2 IP：192.168.1.231。其中，电台1位于正南沟，电台2位于孔家村，两端PC使用iperf3测速软件测量网络吞吐量（最大传输速率），具体拓扑图如下所示

七、测试数据

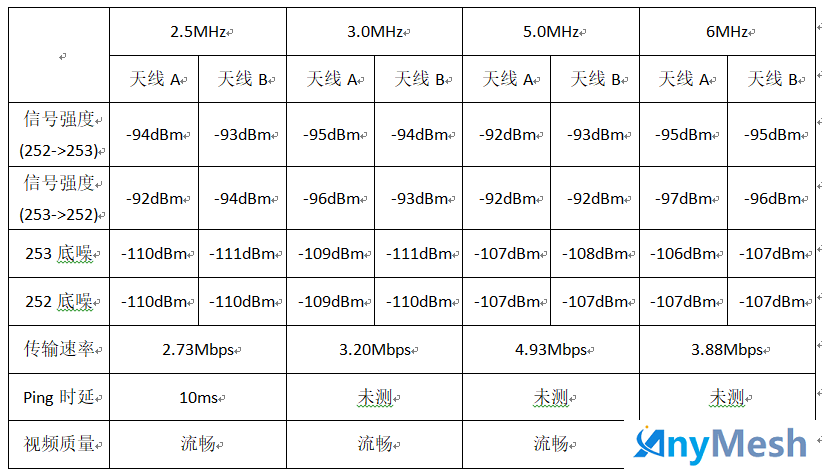

7.1、ANYMESH-DR02-1400-2W 自组网电台发射功率33dBm（2W），选择频率1350MHz，天线增益4.5dBi。

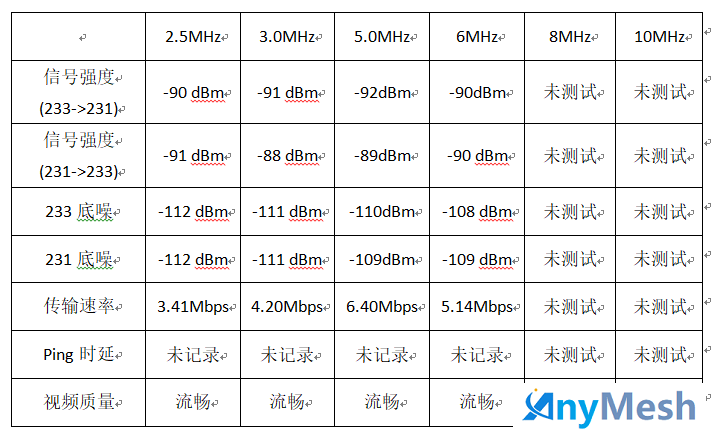

7.2、ANYMESH-DR02-1400-5W 自组网电台发射功率37dbm，频率1410MHz，两端都使用4.5dBi天线。

7.2、ANYMESH-DR02-1400-5W 自组网电台发射功率37dBm（5W），频率1410MHz，一端采用4.5dbi天线，一端采用2.5dBi天线（无人机使用该天线）。

八、测试结论

    在距离为93.7km的条件下，ANYMESH-DR系列5W电台传输速率优于2W电台，5W电台传输速率最大6.4Mbps，2W电台传输速率最大为4.93Mbps。

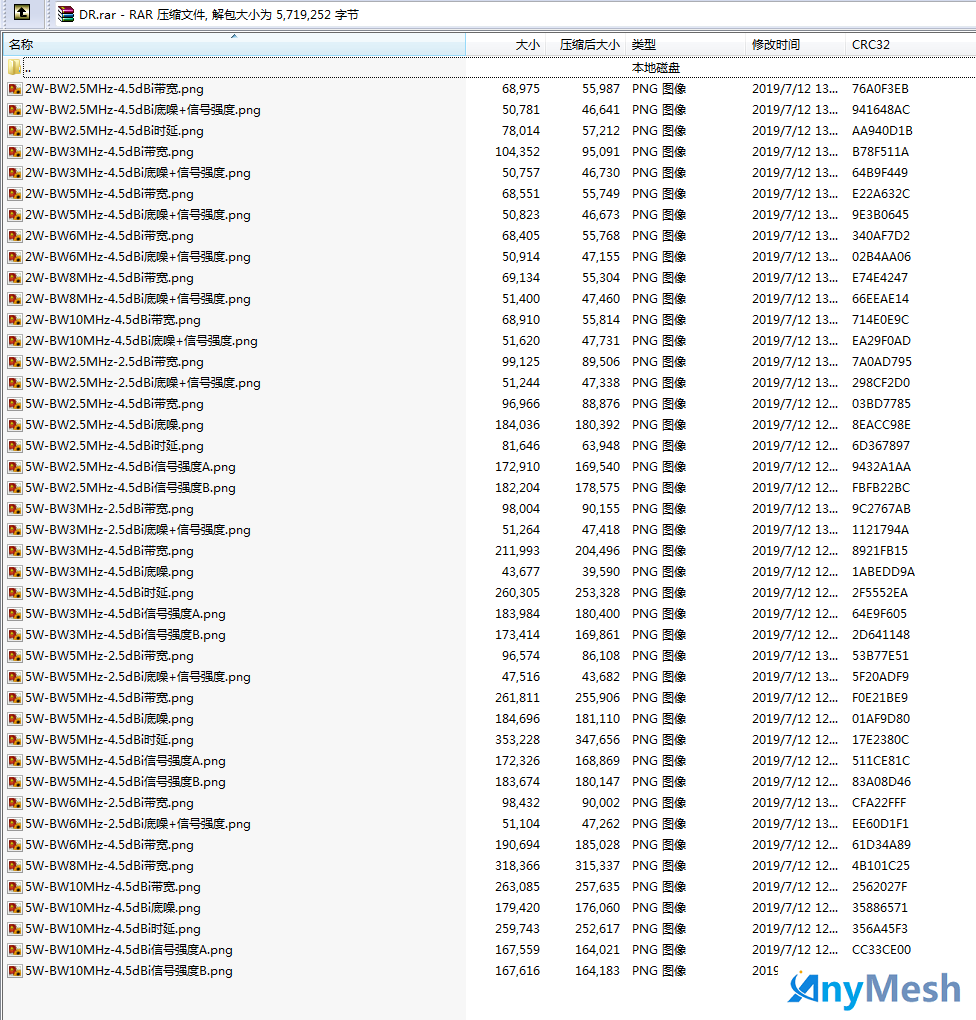

附件截图

详细测试截图请联系我们。
